Dados gerais:
Tipo de utilização: habitação e serviços;
Zona Climática:I2, V3;
Número de fracções: 3 lojas e 7 habitações;
Tipologias: 5 T1, 2 T2;
Orientação solar do alçado principal: sensivelmente a Poente;
Inércia Térmica: forte.
• Envolvente Opaca
Parede exterior
Parede exterior constituída (do interior para o exterior) por: uma camada de reboco tradicional com 0,02 m de espessura (condutibilidade térmica de 1,3 W/mºC), pano de alvenaria de tijolo furado com 0,15 m de espessura (resistência térmica de 0,39 m2ºC/W), camada de isolamento térmico em poliestireno extrudido com 0,06 m de espessura (condutibilidade térmica de 0,037 W/mºC), pano de alvenaria de tijolo furado com 0,15 m de espessura (resistência térmica de 0,39 m2ºC/W), camada de reboco tradicional com 0,02 m de espessura (condutibilidade térmica de 1,3 W/mºC).
PTP exterior
Ponte térmica plana exterior, constituída (do interior para o exterior) por: camada de reboco tradicional com 0,02 m de espessura (condutibilidade térmica de 1,3 W/mºC), elemento estrutural em betão armado com 0,30 m de espessura (condutibilidade térmica de 2,0 m2ºC/W), camada de isolamento térmico em poliestireno extrudido com 0,04 m de espessura (condutibilidade térmica de 0,037 W/mºC), forra de alvenaria de tijolo furado com 0,03 m de espessura (resistência térmica de 0,07 m2ºC/W), camada de reboco tradicional com 0,01 m de espessura (condutibilidade térmica de 1,3 W/mºC).
Cobertura exterior
Cobertura exterior constituída (do interior para o exterior) por: laje maciça de betão armado com 0,19 m de espessura (condutibilidade térmica de 2,0 W/m.ºC), tela betuminosa de impermeabilização com 0,01 m de espessura (condutibilidade térmica de 0,23 W/m.ºC), camada de forma em betão leve com 0,10 m de espessura (condutibilidade térmica de 0,16 W/m.ºC), argamassa de regularização com 0,02 m de espessura (condutibilidade térmica de 1,30 W/m.ºC), camada de isolamento térmico em poliestireno extrudido com 0,06 m de espessura (condutibilidade térmica de 0,037 W/mºC), camada de seixo rolado com 0,10 m de espessura (condutibilidade térmica de 2,0 W/m.ºC).
Parede interior
Parede interior constituída (do interior para o exterior) por: camada de reboco tradicional com 0,02 m de espessura (condutibilidade térmica de 1,3 W/mºC), pano de alvenaria de tijolo furado com 0,15 m de espessura (resistência térmica de 0,39 m2.ºC/W), camada de isolamento térmico em lã mineral com 0,05 m de espessura (condutibilidade térmica de 0,04 W/m.ºC), pano de alvenaria de tijolo furado com 0,11 m de espessura (resistência térmica de 0,27 m2.ºC/W), camada de reboco tradicional com 0,02 m de espessura (condutibilidade térmica de 1,3 W/mºC).
Pavimento interior
Pavimento interior constituído (do interior para o exterior), por: revestimento cerâmico com 0,006 m de espessura (condutibilidade térmica de 1,30 W/mºC), camada de argamassa de regularização com 0,02 m de espessura (condutibilidade térmica de 1,30 W/m.ºC), camada de forma em betão leve com 0,10 m de espessura (condutibilidade térmica de 0,16 W/m.ºC), laje maciça em betão armado com 0,19 m de espessura (condutibilidade térmica de 2,0 W/m.ºC).
• Envolvente Envidraçada

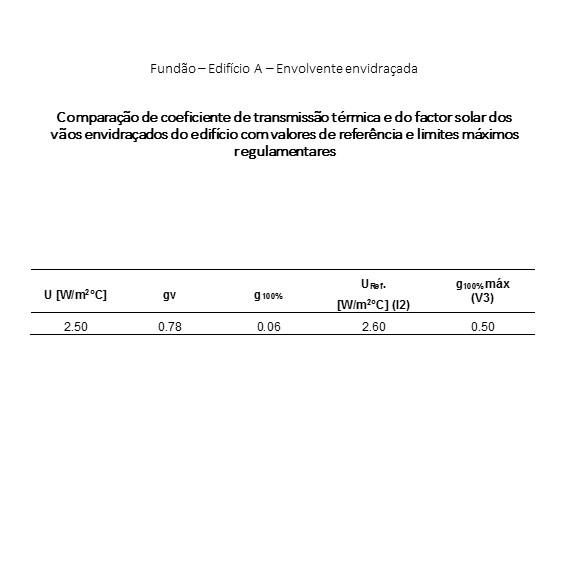

Vãos envidraçados com caixilharia de alumínio com corte térmico, sem classificação relativamente à sua permeabilidade ao ar, com vidro duplo incolor (vidro exterior com 6 mm, lâmina de ar com 16 mm e vidro interior com 4 mm), com dispositivos de protecção solar exteriores do tipo portada opaca de cor escura.
• Critérios de amostragem e resultados das medições
As medições acústicas visaram a determinação do isolamento sonoro a sons aéreos de fachadas, com altifalante, do isolamento sonoro a sons aéreos entre compartimentos, e do isolamento sonoro a sons de percussão em pavimentos.
A análise prévia dos elementos de projecto disponibilizados e do edifício em estudo permitiram considerar uma amostragem representativa de um conjunto de soluções construtivas adoptadas, sem contudo poder considerar-se como uma análise exaustiva de todas as soluções aplicadas no edifício.
A área translúcida dos elementos de fachada analisados, designadamente do Quarto do Apartamento do Piso 1 Centro e da sala Sala/kitchnet do Apartamento do Piso 1 Posterior, é de cerca de 39% e 44%, respectivamente da área das fachadas correspondentes. Como estes valores são inferiores ao indicado na subalínea iii), da alínea a), do ponto 1, do artigo 5º do RRAE (60%), não é necessário corrigir os índices avaliados, D2m,nT,w (39 dB e 37 dB, respectivamente), com os termos de adaptação C ou Ctr, conforme o tipo de ruído dominante na emissão.
• Considerações finais

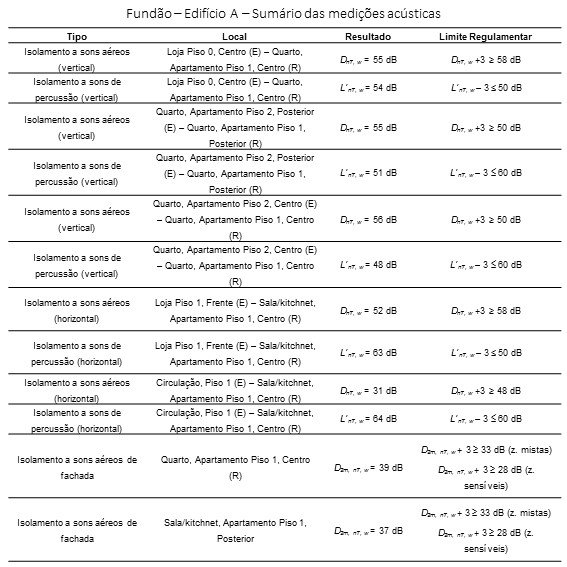

O índice de isolamento sonoro a sons de condução aérea DnT,w, registado nas medições efectuadas entre a Loja do Piso 0, Centro e o quarto do Apartamento do Piso 1, Centro (compartimentos contíguos na vertical), foi de 55 dB, estabelecendo a exigência regulamentar que DnT, w + 3 ≥ 58 dB. Quanto ao índice de isolamento sonoro a sons de percussão, L’nT, w, o valor determinado foi de 54 dB, sendo o limite regulamentar L’nT, w – 3 ≤ 50 dB.
As medições acústicas realizadas entre o quarto do Apartamento do Piso 2, Posterior e o quarto do Apartamento do Piso 1, Posterior – contíguos na vertical – determinaram um índice de isolamento sonoro a sons de condução aérea, DnT,w, de 55 dB, sendo o limite apresentado no RRAE DnT,w + 3 ≥ 50 dB. O índice de isolamento sonoro a sons de percussão, L’nT,w, registado foi de 51 dB, exigindo aquele regulamento que L’nT,w – 3 ≤ 60 dB.
Este estudo incluiu também medições entre o quarto do Apartamento do Piso 2, Centro e o quarto do Apartamento do Piso 1, Centro, espaços contíguos na vertical. O índice de isolamento sonoro a sons de condução aérea, DnT,w registado foi de 56 dB, sendo a exigência regulamentar DnT,w + 3 ≥ 50 dB. No que diz respeito ao índice de isolamento sonoro a sons de percussão, L’nT,w, o valor determinado foi de 48 dB, sendo o limite regulamentar L’nT,w – 3 ≤ 60 dB.
O índice de isolamento sonoro a sons de condução aérea DnT,w, registado nas medições efectuadas entre a Loja do Piso 1, Frente e a sala/kitchnet do Apartamento do Piso 1, Centro (compartimentos contíguos na horizontal), foi de 52 dB, sendo exigência regulamentar DnT,w + 3 ≥ 58 dB. Quanto ao índice de isolamento sonoro a sons de percussão, L’nT,w, o valor determinado foi de 63 dB, sendo o limite regulamentar L’nT,w – 3 ≤ 50 dB.
As medições acústicas realizadas entre o corredor de circulação do Piso 1 e a sala/kitchnet do Apartamento do Piso 1, Centro – espaços contíguos na horizontal – determinaram um índice de isolamento sonoro a sons de condução aérea, DnT, w, de 31 dB, sendo o limite apresentado no RRAE DnT,w + 3 ≥ 48 dB. O índice de isolamento sonoro a sons de percussão, L’nT,w, registado foi de 64 dB, exigindo aquele regulamento que L’nT,w – 3 ≤ 60 dB.
Foram realizadas ainda medições acústicas para determinar o índice de isolamento sonoro a sons de condução aérea, padronizado, D 2m, nT, w, entre o exterior do edifício e dois espaços interiores, nomeadamente: o quarto do Apartamento do Piso 1 Centro e a sala/kitcnet do Apartamento do Piso 1 Posterior. No quarto, o valor registado foi de 39 dB, na sala/kitcnet o índice medido foi de 37 dB. Segundo o RRAE, estes parâmetros devem satisfazer a condição: D2m, nT, w + 3 ≥ 33 dB (zonas mistas) ou D2m, nT, w + 3 ≥ 28 dB (zonas sensíveis).
