Térmica
Qualidade do ar interior
Simulação Dinâmica
Dados Gerais
Tipo de utilização: serviços - lazer;
Área útil: 3050 m2;
Zona Climática: I3, V2N;
Orientação solar do alçado principal: Noroeste.
Inércia Térmica: forte.
Térmica
• Envolvente Opaca
Parede exterior
Parede exterior com 0,48 m de espessura, de cor cinzenta, constituída, do interior para o exterior por: uma camada de gesso projectado com 0,02 m de espessura e condutibilidade térmica de 0,56 W/m.ºC, pano de alvenaria de tijolo furado com 0,15 m de espessura e resistência térmica de 0,39 m2ºC/W, uma camada de poliuterano projectado com 0,05 m de espessura e condutibilidade térmica de 0,042 W/m.ºC, caixa-de-ar com 0,15 m de espessura e resistência térmica de 0,18 m2.ºC/W, pano de alvenaria de bolo split com 0,14 m de espessura e resistência térmica de 0,36 m2.ºC /W.
PTP exterior
Parede exterior com 0,50 m de espessura, de cor cinzenta, constituída, do interior para o exterior por: uma camada de gesso projectado com 0,02 m de espessura e condutibilidade térmica de 0,56 W/mºC, pano de em betão com 0,40 m de espessura e condutibilidade térmica de 2,0 W/mºC, uma camada de poliuterano projectado com 0,035 m de espessura e condutibilidade térmica de 0,042 W/mºC, forra de tijolo Split 0,05 m de espessura e resistência térmica de 0,36 m2ºC/W.
Parede interior
Parede interior em contacto com arrumo constituída por um pano de tijolo cerâmico com 0,3 m de espessura e resistência térmica de 0,56 m2.ºC/W, revestido a gesso projectado em ambas as faces com 0,02 m de espessura e condutibilidade térmica de 0,56 W/m.ºC.
Pavimento interior
Pavimento interior em contacto com as garagens constituído do interior para a garagem por laje em betão armado com 0,4 m de espessura e condutibilidade térmica de 2,0 W/m.ºC, isolamento de poliestireno expandido extrudido com 0,02 m de espessura e condutibilidade térmica de 0,037 W/m.ºC, betonilha de regularização com 0,055 m de espessura e condutibilidade térmica de 1,3 W/m.ºC e revestido com autonivelante na face superior.
• Envolvente envidraçada

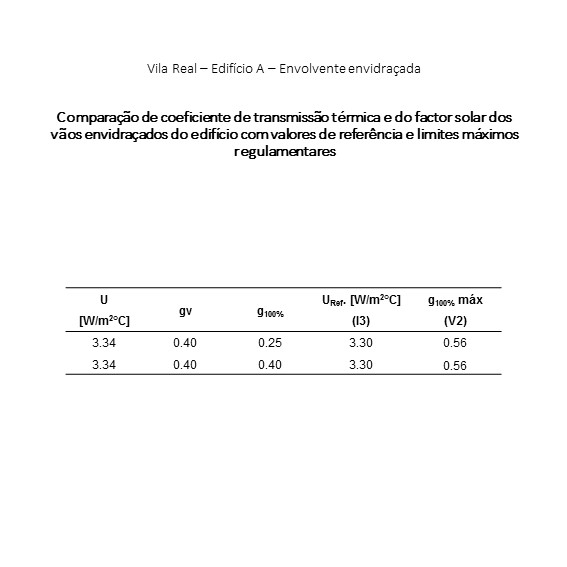

Vãos envidraçados com caixilharia em alumínio com corte térmico, sem classificação relativamente à sua permeabilidade ao ar, equipada com vidro duplo reflectante colorido na massa (vidro interior 6 mm, caixa-de-ar de 15 mm e vidro exterior de 6 mm), com protecções exteriores do tipo: estore de lâminas.
Vãos envidraçados com caixilharia em alumínio com corte térmico, sem classificação relativamente à sua permeabilidade ao ar, equipada com vidro duplo reflectante colorido na massa (vidro interior 6 mm, caixa-de-ar de 15 mm e vidro exterior de 6 mm), sem dispositivos de protecção solar/oclusão nocturna.
Térmica, Qualidade do ar interior , Simulação Dinâmica
Qualidade do ar interior
Nesta avaliação das concentrações de poluentes foram considerados 6 pontos de medição.
Poluentes analisados para o edifício:
• CO2
• PM10
• CO
• O3
• HCHO
• COVtot
Com base nas medições efectuadas, conclui-se que o edifício se encontra em conformidade regulamentar relativamente aos seguintes poluentes: Partículas suspensas no ar (PM10), Monóxido de Carbono (CO), Compostos Orgânicos Voláteis (COV’s) e Ozono (O3).
Térmica, Qualidade do ar interior , Simulação Dinâmica
Simulação Dinâmica

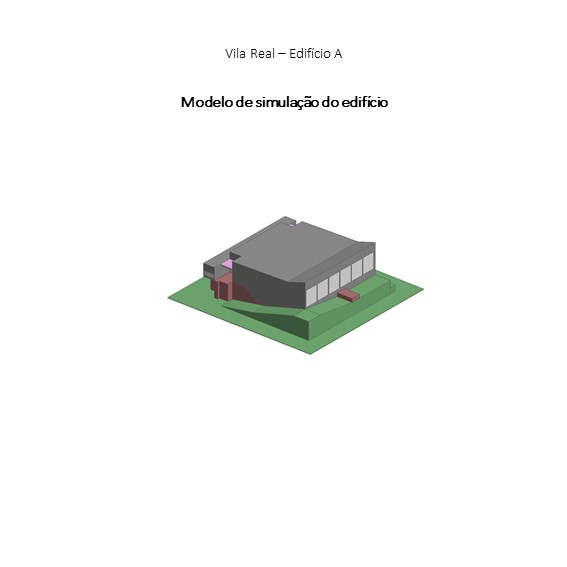

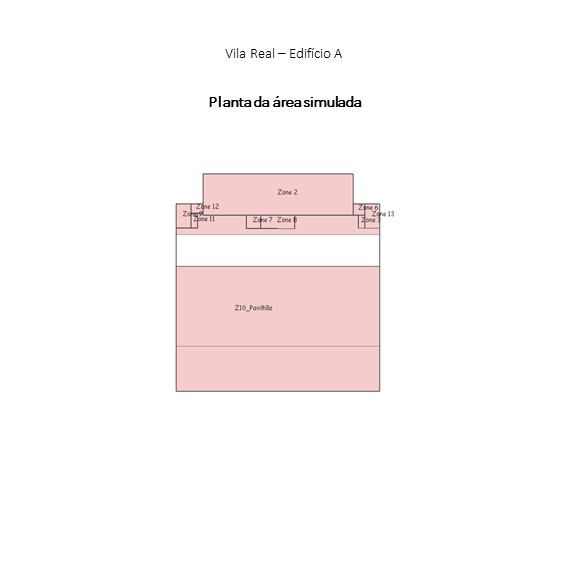

A fracção do edifício simulado, pavilhão multiusos e espaço de exposição, tem uma área total climatizada de aproximadamente 2300 m2. O modelo 3D utilizado na simulação é apresentado na Figura 1 e a representação em planta do edifício com as respectivas zonas encontra-se na Figura 2.
• Resultados

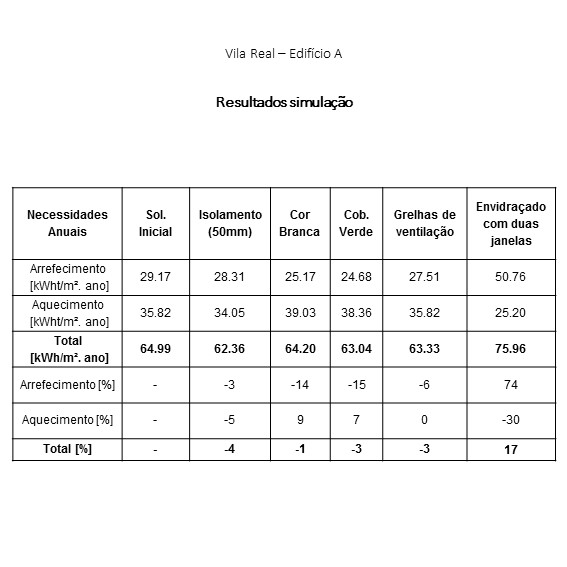

O resultado da aplicação individual das medidas em estudo está apresentado na Tabela 3.
Este edifício apresenta elevadas necessidades de arrefecimento e aquecimento, devido à elevada área de envidraçados e um baixo desempenho energético da envolvente. O estudo da aplicação de todas as medidas permite reduzir o consumo global de energia, excepto no caso da aplicação de uma janela interior de vidro duplo.
A solução de isolamento pelo exterior permite reduzir as necessidades de arrefecimento e aquecimento em 3% e 5%, respectivamente.
A aplicação de uma tinta de cor branca permite reduzir as necessidades de arrefecimento em 14 %, apesar de aumentar as necessidades de aquecimento em 9 %. Contudo, o consumo global de energia diminui 1%.
A utilização de uma cobertura verde permite reduzir os ganhos térmicos através da cobertura durante o período de arrefecimento, obtendo uma diminuição de 15% nas necessidades de arrefecimento.
Dado que o edifício apresenta espaços com um elevado volume de Ar, a promoção da ventilação natural através de um sistema de grelhas de ventilação permite reduzir as necessidades de arrefecimento em 6%. A poupança global de energia é de 3%.
A colocação de uma janela interior de vidro duplo permite reduzir as necessidades de aquecimento em 30 %, embora não seja suficiente para reduzir o consumo global de energia, com um aumento nas necessidades de arrefecimento em 74%.
