Térmica
Qualidade do ar interior
Simulação Dinâmica
Dados Gerais
Tipo de utilização: serviços - ensino;
Área útil: 900m2;
Zona Climática: I1, V3S;
Orientação solar do alçado principal: Nordeste.
Inércia Térmica: forte.
Térmica

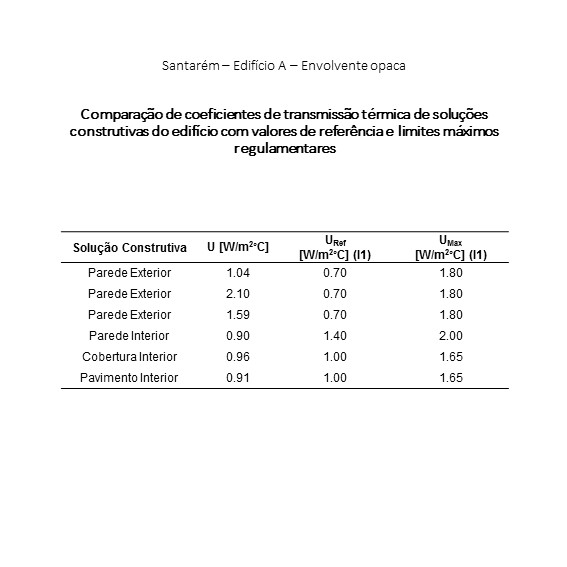

• Envolvente Opaca
Parede exterior
Parede exterior dupla com espessura de aproximadamente 30 cm. A solução definida, do exterior para o interior, por uma camada de reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,3 W/m.ºC), por um pano simples em alvenaria de tijolo cerâmico de espessura 11 cm (resistência térmica de 0,27 m2.ºC/W), por uma caixa-de-ar com 4 cm de espessura (resistência térmica de 0,18 (m2.ºC /W), por um pano simples em alvenaria de tijolo cerâmico de espessura 11 cm (resistência térmica de 0,27 m2.ºC/W), placas de gesso cartonado com 13 mm de espessura (condutibilidade térmica de 0,25 W/m.ºC).
Parede exterior simples com espessura variável. Espessura média de aproximadamente 70 cm. A solução definida, do exterior para o interior, por uma camada de reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,3 W/m.ºC), por um pano simples em alvenaria de pedra de granito (condutibilidade térmica de 2,8 W/m.ºC), parede em placas de gesso cartonado com 13 mm de espessura (condutibilidade térmica de 0,25 W/m.ºC).
Parede exterior simples. Espessura de aproximadamente 20 cm. A solução construtiva é definida, do exterior para o interior, por uma camada de reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,3 W/m.ºC), por um pano simples em alvenaria tijolo furado com 15 cm de espessura (resistência térmica de 0,39 m2.ºC/W)), parede em placas de gesso cartonado com 13 mm de espessura (condutibilidade térmica de 0,25 W/m.ºC).
Parede interior
Parede interior dupla. A solução é definida, do exterior (espaço não útil) para o interior (espaço útil) por: camada de reboco não tradicional com 2 cm de espessura (condutibilidade térmica de 0,30 W/m.ºC), pano de alvenaria de tijolo furado com 11 cm de espessura (resistência térmica de 0,27 m2.ºC/W), por uma caixa-de-ar (resistência térmica de 0,18 (m2.ºC /W), pano de alvenaria de tijolo furado com 11 cm de espessura (resistência térmica de 0,27 m2.ºC/W), camada de reboco não tradicional com 2 cm de espessura (condutibilidade térmica de 0,30 W/m.ºC).
Cobertura interior
Laje maciça com 30cm de espessura. Sobre a laje: isolamento térmico em MW com aproximadamente 3 cm de espessura (condutibilidade térmica de 0,045 W/m.ºC). Sob a laje o revestimento de tecto é em estuque.
Pavimento interior
Laje maciça com 30cm de espessura. Sobre a laje: isolamento térmico em MW com aproximadamente 3 cm de espessura (condutibilidade térmica de 0,045 W/m.ºC), betonilha de assentamento e revestimento de piso. Sob a laje o revestimento de tecto é em estuque.

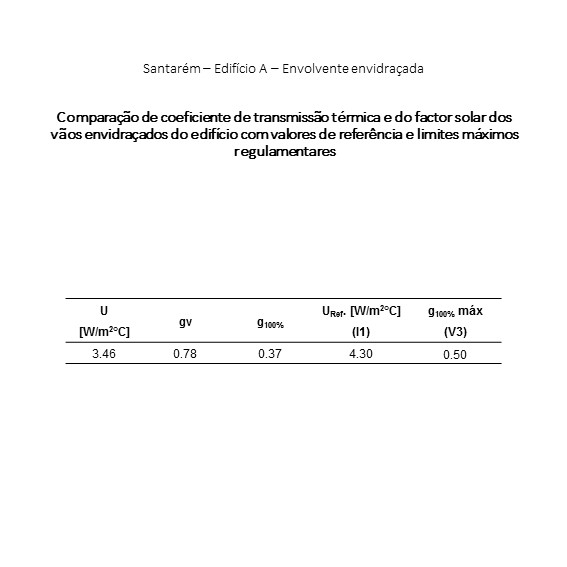

• Envolvente envidraçada
Vãos envidraçados com caixilharia giratória em alumínio termolacado, sem corte térmico, sem classificação relativamente à sua permeabilidade ao ar, equipada com vidro duplo incolor (vidro interior 5 mm, caixa-de-ar de 12 mm e vidro exterior de 4 mm), com protecções interiores do tipo "cortina opaca" de cor clara.
Térmica, Qualidade do ar interior , Simulação Dinâmica
Qualidade do ar interior
Nesta avaliação das concentrações de poluentes foram considerados 5 pontos de medição.
Poluentes analisados para o edifício:
• CO2
• PM10
• CO
• O3
• HCHO
• COVtot
Com base nas medições efectuadas, conclui-se que o edifício se encontra em conformidade regulamentar relativamente aos seguintes poluentes: Partículas suspensas no ar (PM10), Monóxido de Carbono (CO), Compostos Orgânicos Voláteis (COV’s) e Ozono (O3).
Térmica, Qualidade do ar interior , Simulação Dinâmica
Simulação Dinâmica

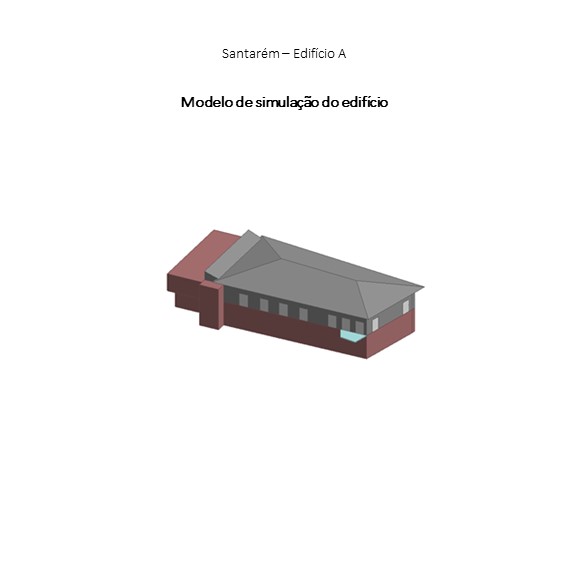

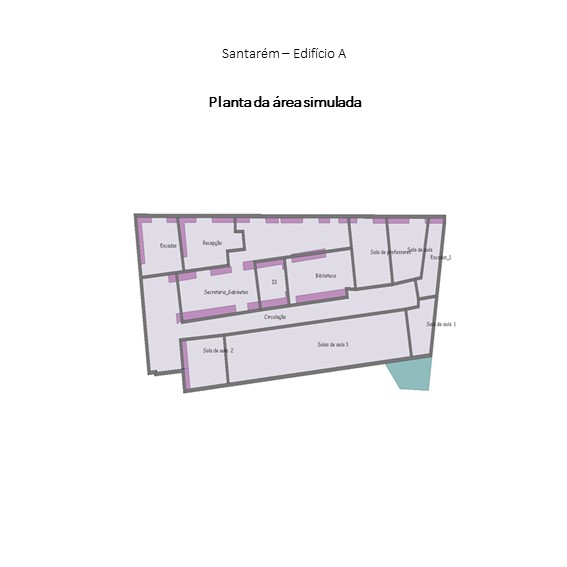

A fracção do edifício simulado tem uma área útil de aproximadamente 830 m2. O modelo 3D utilizado na simulação é apresentado na Figura 1 e a representação em planta do edifício com as respectivas zonas encontra-se na Figura 2.
• Resultados

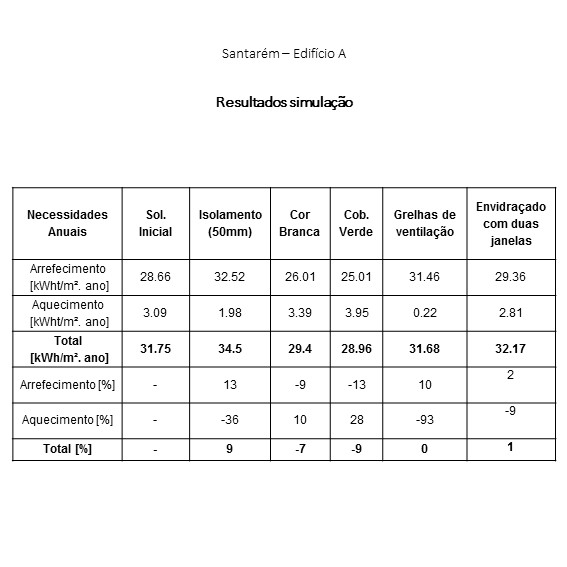

O resultado da aplicação individual das medidas em estudo está apresentado na Tabela 3.
O melhor desempenho energético do edifício encontra-se no caso da cobertura verde, com uma poupança global de energia em 9 %, apesar de aumentar as necessidades de aquecimento em 28 %, devido à redução dos ganhos térmicos através da cobertura.
A aplicação de uma tinta exterior de cor branca permite reduzir o consumo global de energia em 7 %. Contudo, a redução de ganhos térmicos através das paredes em contacto com o exterior, leva a um aumento das necessidades de aquecimento em 10%.
O estudo da aplicação de isolamento reduz as necessidades de aquecimento em 36%, mas devido ao baixo caudal de insuflação de Ar novo, existem dificuldades em remover as cargas internas durante o período de arrefecimento, o que leva a um maior consumo de energia para arrefecimento.
O sistema de grelhas de ventilação permite uma poupança de energia de 93% durante o período de aquecimento, por causa das condições climáticas serem favoráveis. Contudo, as necessidades de arrefecimento aumentaram ligeiramente, devido à maioria dos envidraçados estarem orientados a sul. O balanço energético resultante é próximo da solução base do edifício.
Este edifício apresenta um ligeiro aumento das necessidades de arrefecimento com a aplicação de uma janela interior de vidro duplo. Com esta medida é possível reduzir as necessidades de aquecimento em 9%, muito em parte à redução do valor global de transferência de calor dos envidraçados. No entanto, esta medida torna o comportamento térmico do edifício insuficiente face às necessidades de arrefecimento, resultando num aumento global de energia em 1%.
