Térmica
Acústica
Qualidade do ar
Dados Gerais
Tipo de utilização: serviços;
Área construção: aproximadamente 3200m2;
Zona Climática: I2, V3;
Orientação solar do alçado principal: sensivelmente a Norte;
Inércia Térmica: média.
Térmica

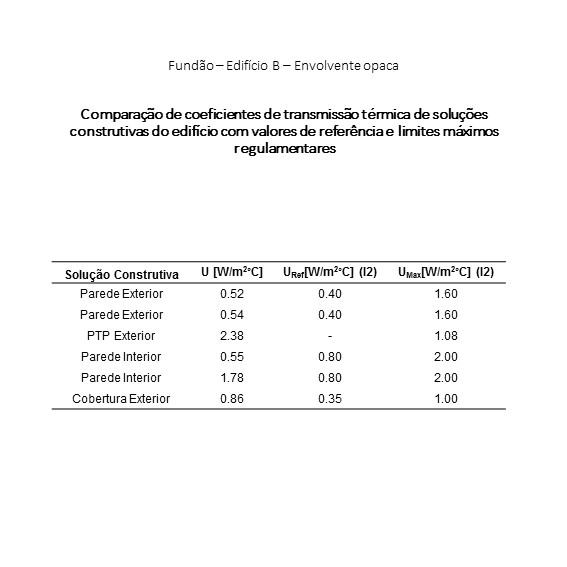

• Envolvente opaca
Parede exterior
Parede exterior constituída (do interior para o exterior) por: uma camada de reboco tradicional com 2 cm de espessura (condutibilidade térmica de 1,3 W/mºC), pano de tijolo cerâmico com 15 cm de espessura (resistência térmica de 0,39 m2.ºC/W), camada de isolamento térmico em poliestireno extrudido com 3 cm de espessura (condutibilidade térmica de 0,037 W/mºC), caixa-de-ar com 0,04 m de espessura e resistência térmica de 0,18 m2.ºC/W, pano de tijolo cerâmico com 11 cm de espessura (resistência térmica de 0,27m2ºC/W), camada de 2 cm de reboco tradicional pelo exterior (condutibilidade térmica de 1,3 W/mºC).
Parede exterior constituída (do interior para o exterior) por: uma camada de reboco tradicional com 2 cm de espessura (condutibilidade térmica de 1,3 W/mºC), pano de tijolo cerâmico com 15 cm de espessura (resistência térmica de 0,39 m2.ºC/W), camada de isolamento térmico em poliestireno extrudido com 3 cm de espessura (condutibilidade térmica de 0,037 W/mºC), caixa-de-ar com 0,04 m de espessura e resistência térmica de 0,18 m2.ºC/W, pano de tijolo cerâmico com 11 cm de espessura (resistência térmica de 0,27m2ºC/W), seguido de um painel viroc com 0,019 m de espessura e condutibilidade térmica de 0,23 W/mºC.
PTP exterior
Ponte térmica plana, constituída (do interior para o exterior) por: uma camada de reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,3 W/mºC), elemento estrutural em betão armado com 30cm de espessura (condutibilidade térmica de 2,0 W/mºC), forra térmica em alvenaria de tijolo furado com 3cm de espessura (resistência térmica de 0,07 m2ºC/W), seguido de uma camada de reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,30 W/mºC).
Parede interior
Parede interior, de separação com a zona dos balneários, constituída (do interior para o exterior) por: camada de reboco com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC), pano de alvenaria de tijolo cerâmico furado com 11cm de espessura (resistência térmica de 0,27 m2.ºC/W), camada de isolamento térmico em poliestireno extrudido com 3cm de espessura (condutibilidade térmica de 0,037 W/m.ºC), caixa-de-ar com 5cm de espessura (resistência térmica de 0,18 m2.ºC/W), pano de alvenaria de tijolo cerâmico furado com 11cm de espessura (resistência térmica de 0,27 m2.ºC/W), camada de argamassa de assentamento com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC), camada de revestimento em pedra com 2cm de espessura (condutibilidade térmica de 1,70 W/m.ºC)
Parede interior (Piso 0), em contacto com as piscinas, constituída (do interior para o exterior) por: camada de reboco com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC), pano de alvenaria de tijolo cerâmico furado com 22cm de espessura (resistência térmica de 0,52 m2.ºC/W), e camada de reboco com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC).
Cobertura exterior
Cobertura exterior constituída (do interior para o exterior) por: camada de reboco com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC), laje maciça de betão armado com 0,17 m de espessura (condutibilidade térmica de 2,0 W/m.ºC), camada de forma em betão leve de agregados de EPS com 0,03 m de espessura (espessura mínima) (condutibilidade térmica de 0,28 W/m.ºC), camada de isolamento térmico em poliestireno extrudido com 0,03 m de espessura (condutibilidade térmica de 0,037 W/m.ºC), seguida das camadas de impermeabilização.

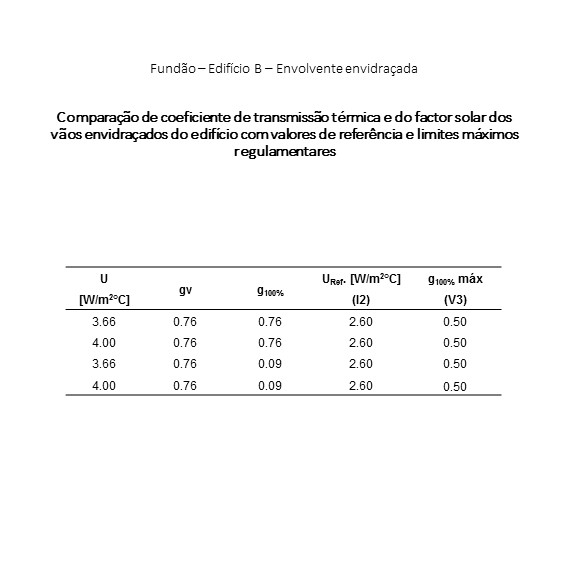

• Envolvente envidraçada
Vãos envidraçados com caixilharia fixa, em alumínio sem corte térmico, sem classificação relativamente à sua permeabilidade ao ar, com vidro duplo incolor (vidro interior com 6mm, lâmina de ar com 12mm e vidro exterior com 6mm), sem dispositivos de protecção solar.
Vãos envidraçados com caixilharia giratória, em alumínio sem corte térmico, sem classificação relativamente à sua permeabilidade ao ar, com vidro duplo incolor (vidro interior com 6mm, lâmina de ar com 12mm e vidro exterior com 6mm), sem dispositivos de protecção solar.
Vãos envidraçados com caixilharia fixa, em alumínio sem corte térmico, sem classificação relativamente à sua permeabilidade ao ar, com vidro duplo incolor (vidro interior com 6mm, lâmina de ar com 12mm e vidro exterior com 6mm), com protecção solar através de lâminas metálicas fixas pelo exterior.
Vãos envidraçados com caixilharia giratória, em alumínio sem corte térmico, sem classificação relativamente à sua permeabilidade ao ar, com vidro duplo incolor (vidro interior com 6mm, lâmina de ar com 12mm e vidro exterior com 6mm), com protecção solar através de lâminas metálicas fixas pelo exterior.
Térmica, Acústica, Qualidade do ar
• Critérios de amostragem e resultados das medições

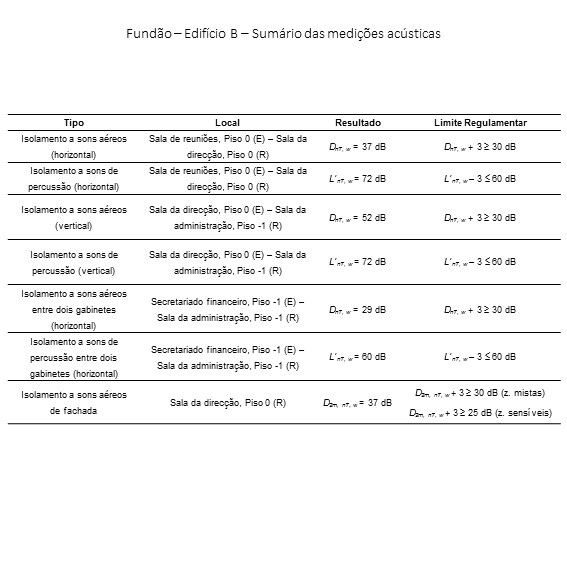

As medições acústicas visaram a determinação do isolamento sonoro a sons aéreos de fachadas, com altifalante, do isolamento sonoro a sons aéreos entre compartimentos, e do isolamento sonoro a sons de percussão em pavimentos.
A análise prévia dos elementos de projecto disponibilizados e do edifício em estudo permitiram considerar uma amostragem representativa de um conjunto de soluções construtivas adoptadas, sem contudo poder considerar-se como uma análise exaustiva de todas as soluções aplicadas no edifício.
A área translúcida do elemento de fachada analisado, designadamente da Sala da Direcção, localizada no Piso 0, é de cerca de 59% da área da fachada. Como este valor é inferior ao indicado na subalínea iii), da alínea a), do ponto 1, do artigo 6º do RRAE (60%), não é necessário corrigir o índice avaliado, D 2m, nT, w (37 dB), com os termos de adaptação C ou Ctr, conforme o tipo de ruído dominante na emissão.
• Considerações finais
O índice de isolamento sonoro a sons de condução aérea DnT,w, registado, nas medições efectuadas entre a sala de reuniões (piso 0) e a sala da direcção (Piso 0) - compartimentos contíguos na horizontal - foi de 37 dB, estabelecendo a exigência regulamentar que DnT,w + 3 ≥30 dB. Quanto ao índice de isolamento sonoro a sons de percussão, L’nT,w, o valor determinado foi de 72 dB, sendo o limite regulamentar L’nT,w – 3 ≤ 60 dB.
As medições acústicas realizadas entre a sala da direcção (Piso 0) e a sala da administração (piso -1) - contíguas na vertical – determinaram um índice de isolamento a sons de condução aérea, DnT, w de 52 dB, sendo o limite apresentado no RRAE: DnT,w + 3 ≥ 30 dB. O índice de isolamento sonoro a sons de percussão L’nT, w, registado foi de 72 dB, exigindo o regulamento que L’nT, w – 3 ≤ 60 dB.
Este estudo incluiu também medições entre a sala do secretariado financeiro (Piso -1) e a sala da administração (Piso -1), compartimentos contíguos na horizontal. O índice de isolamento a sons de condução aérea, DnT, w, registado foi de 29 dB sendo a exigência regulamentar que DnT,w + 3 ≥ 30 dB. No que diz respeito ao isolamento sonoro a sons de percussão L’nT, w, o valor determinado foi de 60 dB, exigindo o regulamento que L’nT, w – 3 ≤ 60 dB.
Foram realizadas medições acústicas para determinar o índice de isolamento sonoro a sons de condução aérea, padronizado, D 2m, nT, w, entre o exterior do edifício e a sala da direcção o valor registado foi 37 dB. Segundo o RRAE, estes espaços devem satisfazer as condições: D 2m, nT, w +3 ≥ 30 dB (em zonas mistas) ou D 2m, n, w +3 ≥ 25 dB (em zonas sensíveis).
Térmica, Acústica, Qualidade do ar
O edifício em análise desenvolve-se em três pisos e é constituído por zonas de atendimento ao público, salas de reuniões, gabinetes, recepção, circulações comuns e outros espaços. Nesta avaliação das concentrações de poluentes foram considerados 6 pontos de medição.
Poluentes analisados para o edifício:
• CO2
• PM10
• CO
• O3
• HCHO
• COVtot
Com base nas medições efectuadas, conclui-se que o edifício se encontra em conformidade regulamentar relativamente aos seguintes poluentes: Partículas suspensas no ar (PM10), Dióxido de Carbono (CO2), Monóxido de Carbono (CO), Ozono (O3) e Formaldeído (HCHO).
