Dados Gerais
Tipologia: Serviços - incubadora de empresas;
Área útil: 2700m2;
Zona climática: I3, V2N;
Orientação solar do alçado principal: Sul;
Inércia Térmica: média.
Térmica

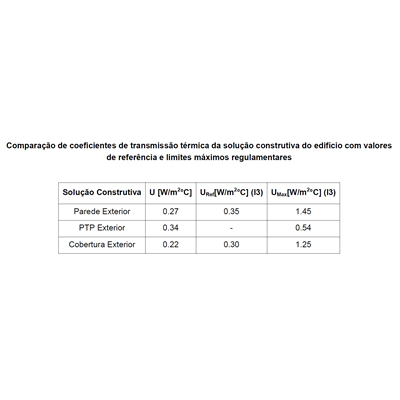

• Envolvente Opaca
Parede exterior
Parede exterior constituída (do interior para o exterior) por: camada de gesso projectado com 2cm de espessura (condutibilidade térmica de 0,18 W/m.ºC), pano de alvenaria de tijolo de termoargila com 24cm de espessura (resistência térmica de 1,07 m2.ºC/W), caixa-de-ar com 1,5cm de espessura (resistência térmica de 0,17 m2.ºC/W), camada de isolamento térmico em poliestireno extrudido com 8cm de espessura (condutibilidade térmica de 0,037 W/m.ºC), elemento pré-fabricado em betão com 12cm de espessura (condutibilidade térmica de 2,0 W/m.ºC).
PTP exterior
Ponte térmica plana exterior constituída (do interior para o exterior) por: camada de gesso projectado com 2cm de espessura (condutibilidade térmica de 0,18 W/m.ºC), elemento em betão armado com 50cm de espessura (condutibilidade térmica de 2,0 W/m.ºC), caixa-de-ar com 1,5cm de espessura (resistência térmica de 0,17 m2.ºC/W), camada de isolamento térmico em poliestireno extrudido com 8cm de espessura (condutibilidade térmica de 0,037 W/m.ºC), elemento pré-fabricado em betão com 12cm de espessura.
Cobertura exterior
Cobertura exterior constituída (do interior para o exterior) por: camada de estuque projectado com 2cm de espessura (condutibilidade térmica de 0,18 W/m.ºC), laje aligeirada fungiforme com 30cm de espessura (condutibilidade térmica de 2,0 W/m.ºC), camada de forma em betão leve com agregados de EPS com 10cm de espessura (condutibilidade térmica de 0,28 W/m.ºC), camada de isolamento térmico em poliestireno extrudido com 14cm de espessura (condutibilidade térmica de 0,037 W/m.ºC), seguida de lajetas de betão aplicadas sobre apoios pontuais, formando uma caixa-de-ar fortemente ventilada.
• Envolvente Envidraçada

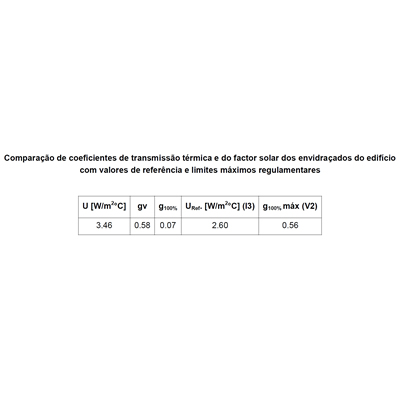

Vãos envidraçados com caixilharia de alumínio com corte térmico, sem classificação relativamente à sua permeabilidade ao ar, com vidro duplo incolor (vidro exterior laminado com 3+3 mm + lâmina de ar com 12 mm + vidro interior laminado com 4+4 mm), com dispositivos de protecção solar exteriores, do tipo estore de lâminas de alumínio.
Simulação dinâmica
• Dados gerais
A fracção do edifício simulado tem uma área útil de 594.9 m².

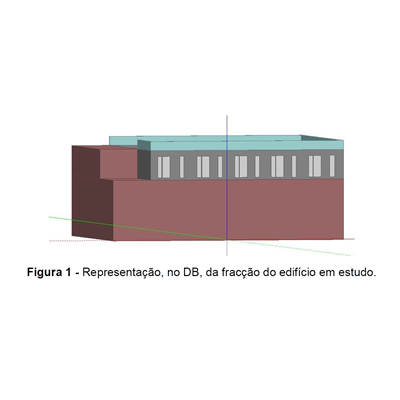

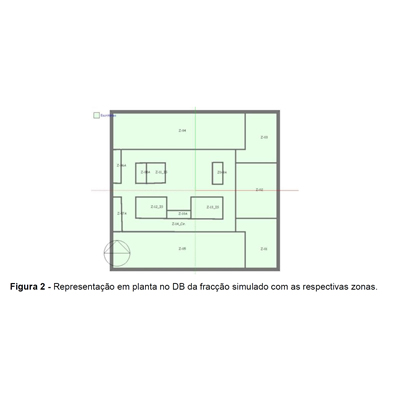

A Figura 1 apresenta o modelo do edifício utilizado na simulação dinâmica e a Figura 2 a planta do edifício e respectivas zonas.
Para cada zona determinou-se área, pé direito ponderado, renovações de ar por hora e a densidade de iluminação.
• Resultados

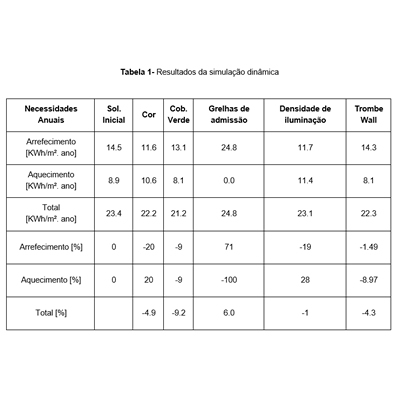

Os resultados obtidos nas Simulações Dinâmicas da fracção são apresentados na Tabela 1. Da sua análise pode-se concluir que, em relação à solução base, apenas a colocação de grelhas de ventilação nos vão envidraçados apresenta maior consumo de energia anual associada à climatização. Todas as outras soluções propostas apresentam consumos menores, sendo de salientar a redução de 9.2% para o caso da aplicação de cobertura verde.
Para a Cor Branca e Trombe Wall obteve-se uma melhoria de 4.9% e 4.3%, respectivamente, em relação à solução base.
Para o caso das grelhas de admissão de ar nas fachadas (e ventilação mecânica desligada) verifica-se que na estação de aquecimento as necessidades de energia para climatizar o espaço em estudo são nulas, devido ao facto de, como se trata de um edifício de serviços, as cargas internas devido a equipamentos, iluminação e ocupação, serem suficientes para assegurar uma temperatura interior de conforto. Em contrapartida, como na estação de arrefecimento essas cargas se mantêm, as necessidades de energia para climatização aumentam 71%. Em termos anuais o consumo aumenta em 6%.

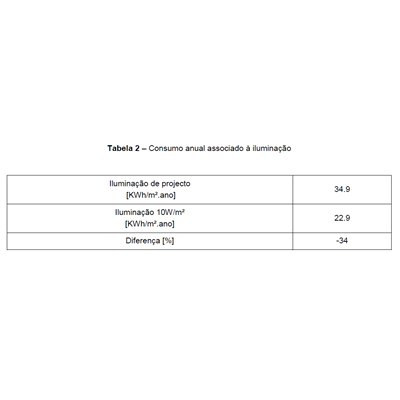

Neste edifício verificou-se que a densidade de iluminação [W/m2] era elevada. Foi efectuada uma simulação considerando, para todos os espaços, uma densidade de iluminação de 10 W/m2, excepto para a circulação, onde foi mantido o valor de 5 W/m2. Nas arrecadações sem iluminação esta situação foi mantida; na arrecadação com iluminação foi considerado uma densidade de 10 W/m2. Além da poupança anual de 1% na energia consumida na climatização do edifício (Tabela 1), acresce uma poupança de 34% no consumo de energia associado à iluminação (Tabela 2).
