Dados Gerais
Tipologia: Habitação - moradia unifamiliar;
Área útil: 240m2;
Zona Climática: I1, V1N;
Orientação solar do alçado principal: Este;
Inércia térmica: Forte.
Térmica
• Envolvente Opaca
Parede exterior
Parede exterior com 35cm de espessura total, constituída (do interior para o exterior) por: reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC), pano simples de alvenaria de bloco térmico com 25cm de espessura (coeficiente de transmissão térmica de 1,07 W/m2.ºC), camada de isolamento térmico em poliestireno extrudido com 10cm de espessura (condutibilidade térmica de 0,037 W/m.ºC), seguida de revestimento em reboco delgado.
Cobertura exterior
Cobertura exterior inclinada, constituída (do interior para o exterior) por: camada de reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC), laje aligeirada de blocos de betão normal com 20cm de espessura (resistência térmica de 0,19 m2.ºC/W), camada de isolamento em poliestireno extrudido com 10cm de espessura (condutibilidade térmica de 0,037 W/m.ºC).
Parede interior
Parede interior constituída (do interior para o exterior) por: camada dupla de gesso cartonado com 2x1,25cm de espessura (condutibilidade térmica de 0,25 W/m.ºC), camada de isolamento em lã de rocha com 17,5cm de espessura (condutibilidade térmica de 0,037 W/m.ºC), camada dupla de gesso cartonado com 2x1,25cm de espessura (condutibilidade térmica de 0,25 W/m.ºC).
Cobertura interior
Cobertura interior constituída (do interior para o exterior) por: camada de reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC), laje aligeirada de blocos de betão normal com 20cm de espessura (resistência térmica de 0,19 m2.ºC/W), camada de isolamento em poliestireno extrudido com 6cm de espessura (condutibilidade térmica de 0,037 W/m.ºC), camada de enchimento em betão leve de agregados de pedra-pomes com 10cm de espessura (condutibilidade térmica de 0,46 W/m.ºC), revestimento cerâmico com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC).
Pavimento interior
Pavimento interior constituído (do interior para o exterior) por: pavimento flutuante em madeira com 1cm de espessura (condutibilidade térmica de 0,23 W/m.ºC), camada de enchimento em betão leve de agregados de pedra-pomes com 9cm de espessura (condutibilidade térmica de 0,46 W/m.ºC), camada de isolamento em poliestireno extrudido com 4cm de espessura (condutibilidade térmica de 0,037 W/m.ºC), laje aligeirada de blocos de betão normal com 20cm de espessura (resistência térmica de 0,19 m2.ºC/W), camada de reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC), placa de aglomerado de cortiça expandida com 2cm de espessura (condutibilidade térmica de 0,045 W/m.ºC).
• Envolvente Envidraçada
Vãos envidraçados com caixilharia de alumínio com corte térmico, sem classificação relativamente à sua permeabilidade ao ar, com vidro duplo (vidro exterior com 6 mm, câmara com 16 mm preenchida com árgon e vidro interior laminado com 4+4 mm), com dispositivos de protecção solar exteriores do tipo persiana de réguas de cor clara.
Acústica
• Critérios de amostragem e resultados das medições
As medições acústicas visaram a determinação do isolamento sonoro a sons aéreos de fachadas (com altifalante), do isolamento sonoro a sons aéreos entre compartimentos e do isolamento sonoro a sons de percussão em pavimentos.
A análise prévia dos elementos de projecto disponibilizados e do edifício em estudo, permitiram considerar uma amostragem representativa de um conjunto de soluções construtivas adoptadas, sem contudo poder considerar-se como uma análise exaustiva de todas as soluções aplicadas no edifício.
A área translúcida dos elementos de fachada analisados, designadamente de um quarto localizado no R/C, contíguo à Moradia A, com orientação a Sudoeste, de outro quarto também localizado no R/C e com orientação a Sudoeste, e de uma sala comum localizada no 1.º Piso, com orientação a Sudoeste e a Nordeste, apresenta os valores de cerca de 78%, 79%, 79% e 12%, respectivamente, em relação à área total dessas fachadas.
Deste modo, verifica-se que a área translúcida dos elementos de fachada orientados a Sudoeste, tanto dos quartos como da sala comum, apresenta valores superiores a 60% relativamente ao elemento em análise.Sendo aqueles valores superiores ao indicado na subalínea iv) da alínea a), do ponto 1, do artigo 5.º do RRAE, deverá ser adicionado aos índices avaliados, D 2m, nT, w(40 dB, 40dB e 37 dB, respectivamente), os termos de adaptação C( -2 dB, -1 dB e 0 dB, respectivamente) ou Ctr (-6 dB, -4 dB e -3 dB, respectivamente), conforme o tipo de ruído dominante na emissão. Assim, os valores obtidospara os índices de isolamento sonoro a sons aéreos de fachada, padronizados, D 2m, nT, w, relativos às referidas vertentes dos quartos e da sala comum, foram de 34 dB, 36 dB e 34 dB, respectivamente paraos elementos de fachada orientados a Sudoeste do quarto contíguo à Moradia A, localizado no R/C, e do outro quarto também localizado no R/C, assim como para o elemento de fachada orientado a Sudoeste da sala comum localizada no 1.º Piso, uma vez que as fachadas se encontram expostas a tráfego rodoviário urbano.

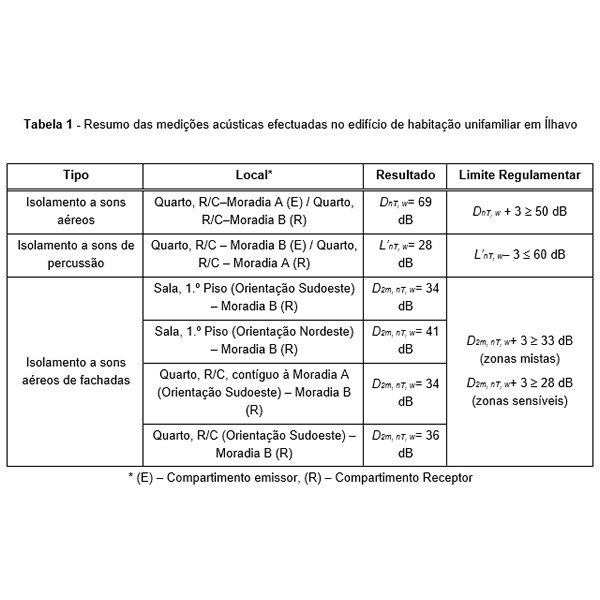

Na Tabela 1 apresenta-se a listagem dos diferentes parâmetros caracterizadores do isolamento acústico, obtidos a partir dos ensaios realizados in situ, bem como das exigências regulamentares aplicáveis, possibilitando a avaliaçãodo conforto acústico de espaços do edifício.
• Considerações finais e conformidade regulamentar
O índice de isolamento sonoro a sons de condução aérea, DnT, w, registado, nas medições efectuadas entre as duas fracções de habitação, foi de 69dB, estabelecendoaexigência regulamentar que DnT, w + 3 ≥ 50 dB. Quanto ao índice de isolamento sonoro a sons de percussão, L’nT, w, o valor determinado foi 28dB, sendo o limite regulamentar, L’nT, w – 3≤ 60 dB.
Os valores obtidospara os índices de isolamento sonoro a sons aéreos de fachada, padronizado, D 2m, nT, w, para uma sala comum localizada no 1.º Piso, com orientação a Sudoeste e a Nordeste, um quarto localizado no R/C, contíguo à Moradia A, com orientação a Sudoeste, de outro quarto também localizado no R/C e com orientação a Sudoeste, foram de 34dB, 41dB, 34dB e 36dB, respectivamente. Segundo o regulamento RRAE, este índice deve satisfazer as condições: D 2m, nT, w ≥ 33 dB (em zonas mistas) ou D 2m, nT, w ≥ 28 dB (em zonas sensíveis).
