Dados gerais
Tipologia: Habitação - moradia T3;
Área útil: 190m2;
Zona Climática: I2, V2N;
Orientação solar do alçado principal: Nordeste;
Inércia Térmica: média.

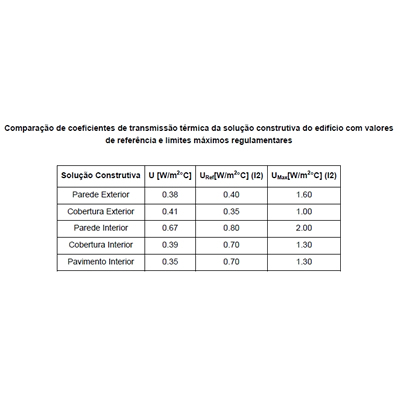

Térmica
• Envolvente Opaca
Parede exterior
Parede exterior com 35cm de espessura total, constituída (do interior para o exterior) por: estuque tradicional com 2cm de espessura (condutibilidade térmica de 0,30 W/m.ºC), pano simples de alvenaria de bloco térmico com 25cm de espessura (resistência térmica de 0,663 m2.ºC/W), camada de isolamento térmico em poliestireno extrudido com 6cm de espessura (condutibilidade térmica de 0,035 W/m.ºC), camada de reboco tradicional com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC).
Cobertura exterior
Cobertura exterior plana constituída (do interior para o exterior) por: estuque tradicional com 2cm de espessura (condutibilidade térmica de 0,40 W/m.ºC), laje aligeirada com 20cm de espessura (resistência térmica de 0,27 m2.ºC/W), camada de isolamento térmico em poliestireno extrudido com 6cm de espessura (condutibilidade térmica de 0,035 W/m.ºC), camada de betão leve com 4cm de espessura (condutibilidade térmica de 0,16 W/m.ºC).
Parede interior
Parede interior constituída (do interior para o exterior) por: estuque tradicional com 2cm de espessura (condutibilidade térmica de 0,40 W/m.ºC), pano simples de alvenaria de tijolo cerâmico furado com 11cm de espessura (resistência térmica de 0,27 m2.ºC/W), camada de isolamento térmico em poliestireno extrudido com 3cm de espessura (condutibilidade térmica de 0,035 W/m.ºC), estuque tradicional com 2cm de espessura (condutibilidade térmica de 0,40 W/m.ºC).
Cobertura interior
Cobertura interior constituída (do interior para o exterior) por: estuque tradicional com 2cm de espessura (condutibilidade térmica de 0,30 W/m.ºC), laje aligeirada com 20cm de espessura (resistência térmica de 0,27 m2.ºC/W), camada de isolamento térmico em poliestireno extrudido com 6cm de espessura (condutibilidade térmica de 0,035 W/m.ºC), camada de betão leve de agregados de EPS com 7cm de espessura (condutibilidade térmica de 0,25 W/m.ºC), revestimento cerâmico com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC).
Pavimento interior
Pavimento interior em contacto com a garagem, constituído (do interior para o exterior) por: revestimento cerâmico com 2cm de espessura (condutibilidade térmica de 1,30 W/m.ºC), camada de betão leve com 4cm de espessura (condutibilidade térmica de 0,16 W/m.ºC), camada de isolamento térmico em poliestireno extrudido com 6cm de espessura (condutibilidade térmica de 0,035 W/m.ºC), laje aligeirada com 20cm de espessura (resistência térmica de 0,27 m2.ºC/W), estuque tradicional com 2cm de espessura (condutibilidade térmica de 0,30 W/m.ºC).

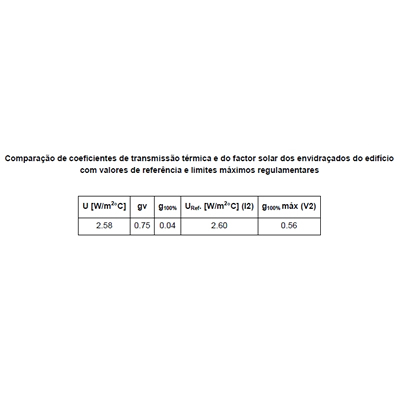

• Envolvente Envidraçada
Vãos envidraçados com caixilharia de alumínio com corte térmico, sem classificação relativamente à sua permeabilidade ao ar, com vidro duplo (vidro exterior com 5 mm, lâmina de ar com 12 mm e vidro interior com 5 mm), com dispositivos de protecção solar exteriores do tipo persiana de réguas de cor clara.
Acústica
• Critérios de amostragem e resultados das medições
As medições acústicas realizadas visaram a determinação do isolamento sonoro a sons aéreos de fachadas, com altifalante.
A análise prévia dos elementos de projecto disponibilizados e do edifício em estudo, permitiram considerar uma amostragem representativa de um conjunto de soluções construtivas adoptadas, sem contudo poder considerar-se como uma análise exaustiva de todas as soluções aplicadas no edifício.
A área translúcida dos elementos de fachada analisados, designadamente de um quarto localizado no Piso 1, com orientação a Sudeste, e de outro quarto também localizado no Piso 1 e com orientação a Sudoeste, apresenta os valores de cerca de 76% e 52%, respectivamente, em relação à área total dessas fachadas.
Deste modo, verifica-se que a área translúcida do elemento de fachada do quarto orientado a Sudeste apresenta um valor superior a 60% relativamente à área do elemento em análise. Sendo aquele valor superior ao indicado na subalínea iv) da alínea a), do ponto 1, do artigo 5.º do RRAE, deverá ser adicionado ao índice avaliado, D 2m, nT, w(33 dB), o termo de adaptação C (-1 dB) ou Ctr (-4 dB), conforme o tipo de ruído dominante na emissão. Assim, o valor obtido para o índice de isolamento sonoro a sons aéreos de fachada, padronizado, D 2m, nT, w, relativo ao elemento de fachada do quarto localizado no Piso 1, orientado a Sudeste, foi de 29 dB, uma vez que a fachada se encontra exposta a tráfego rodoviário urbano.

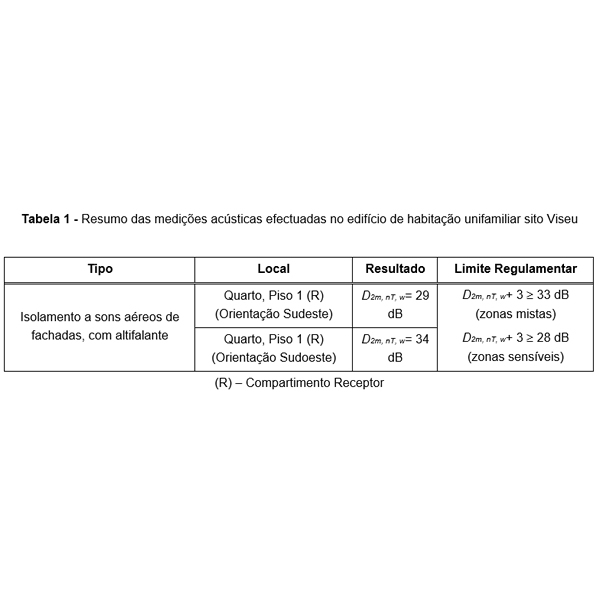

Na Tabela 1 apresenta-se a listagem dos diferentes parâmetros caracterizadores do isolamento acústico, obtidos a partir dos ensaios realizados in situ, bem como das exigências regulamentares aplicáveis, possibilitando a avaliação do conforto acústico de espaços do edifício.
• Considerações finais e conformidade regulamentar
Os valores obtidos para os índices de isolamento sonoro a sons aéreos de fachada, padronizados, D 2m, nT, w, para um quarto localizado no Piso 1, com orientação a Sudeste e de outro quarto também localizado no Piso 1 e com orientação a Sudoeste, foram de 29 dB e34dB, respectivamente. Segundo o regulamento este índice deve satisfazer as condições: D2m, nT, w+ 3 ≥ 33 dB(em zonas mistas) ou D2m, nT, w+ 3 ≥ 28 dB (em zonas sensíveis).
